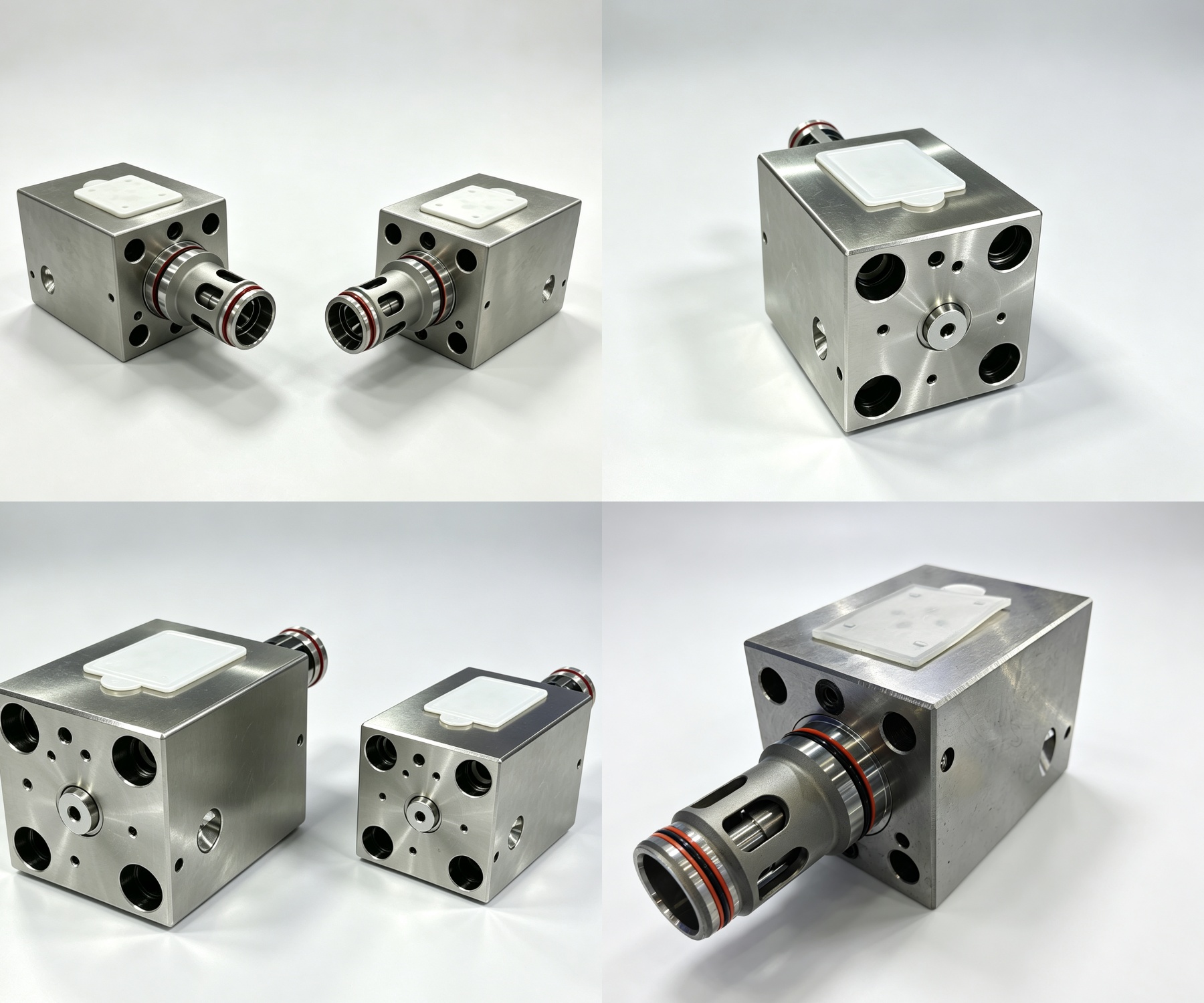

LMD二通插装主动阀

LMD二通插装主动阀

  • 所属分类:二通插装主动阀
  • 浏览次数:1174
  • 发布时间:2024-01-29 14:45:24
  • 产品介绍
  • 三维下载
  • 产品样本
  • 应用领域

⭐应用概述说明

LMD系列阀为基本型二通插装主动阀,采用二级控制设计,由先导阀和座式主阀组成。座式锥形结构确保在阀关闭时A口与B口之间完全密封无泄漏。

LMD系列插装主动阀,阀芯采用中空减重设计,A口压力油通过中心孔引至主阀盖腔,阀芯上下压力平衡,B口无有效面积。主阀套、主阀芯、主阀盖组成一个受力平衡的对称缸体系,阀芯所受作用力主要由先导油决定,而与A、B口的主油路压力无关,提高了阀芯控制的可靠行和灵活性。

LMD系列阀具较小的控制面积,可选用小规格先导阀,在较少先导油的控制下,主阀也能获得较高的响应。主阀芯的行程、位置、启闭速度和移动速度均可通过先导油来主动控制,进而实现对主油路流量大小、通断、泄压、缓冲等各种调节控制,从而使该阀具备多种使用功能。


优特点

1. 通径16 一125。

2. 抗油液污染能力强。

3. 开启和关闭时间响应快。

4. 开启和关闭与A 和B 口压力无关。

5. 可实现平稳而可靠的控制。

6. 具备以下阀的功能: 液控单向阀、充液阀、泄压阀、流量控制阀等。

7. 安装尺寸符合ISO7368(NG20 除外),参见P73 页。



3D 文档下载:

LMD二通插装主动阀.zip
