LV型

所属分类：二通插装逻辑阀
浏览次数：937
发布时间：2023-05-05 11:24:40

联系我们

产品介绍
产品型号
产品样本
应用领域

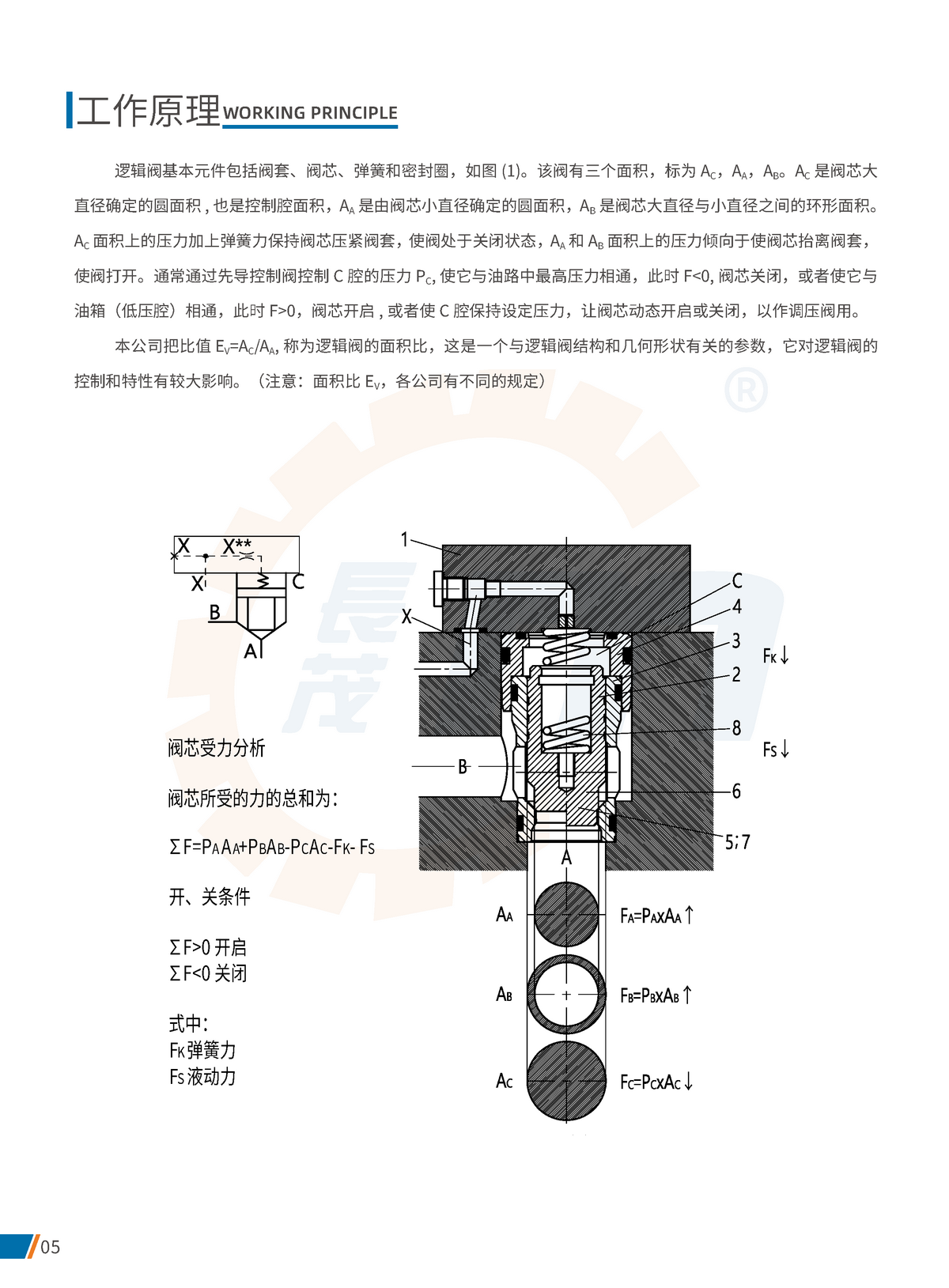

逻辑阀基本元件包括阀套、阀芯、弹簧和密封圈。该阀有三个面积，标为Ac，AA，AB。

Ac 是阀芯大直径确定的圆面积,也是控制腔面积，AB是由阀芯小直径确定的圆面积，Ac是阀芯大直径与小直径之间的环形面积。

Ac面积上的压力加上弹簧力保持阀芯压紧阀套，使阀处于关闭状态,AB和AA面积上的压力倾向于使阀芯抬离阀套，使阀打开。通常通过先导控制阀控制C腔的压力 P,使它与油路中最高压力相通，此时 F<0,阀芯关闭，或者使它与油箱(低压腔)相通，此时F>0，阀芯开启,或者使C腔保持设定压力，让阀芯动态开启或关闭，以作调压阀用。

本公司把比值 Ev =AC/AA,称为逻辑阀的面积比，这是一个与逻辑阀结构和几何形状有关的参数，它对逻辑阀的控制和特性有较大影响。(注意:面积比 E，各公司有不同的规定)
